一、工作原理

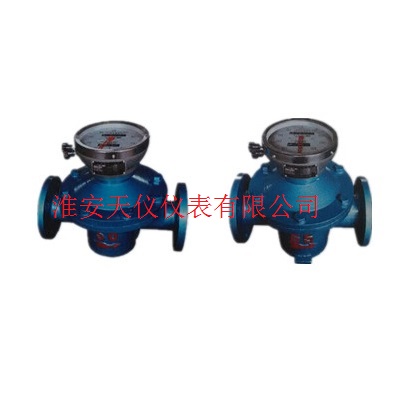

      橢圓齒輪流量計的計量室由殼體和一對齒輪轉子及上下蓋板等組成，它們之間已知體積的空腔作為流量計的計量單元。齒輪轉子靠其進出口處的微小壓差推動旋轉，并不斷將進口的液體經空腔計量后送到出口。根據轉子的轉動次數傳遞給計算儀（二次表），指示流量。
二、主要技術參數
1、公稱通徑：10-200(mm) 2、準確度：0.2、0.5（級） 3、壓力損失：0-1000mpas＜80kpa 4、工作壓力：1.6～6.4Ｍpa 5、溫度范圍：-20℃～+200℃ 6、介質粘度：0.1～1000mpa•s 7、環境溫度：-30℃～+70℃ 8、連接法蘭：國標，另可按用戶指定法蘭標準制造 9、防爆等級：本安 IaIICT4,隔爆 dIIBT4
三、主要優點
1、口徑從10-200mm； 2、外殼材質有多種供選擇：鑄鐵、不銹鋼及鑄鋼； 3、量程比10:1,最大可達50:1； 4、精度為±0.2%和±0.5%兩種，重復性誤差0.06%、0.16%； 5、安裝時需加裝過濾器； 6、粘度最高可達1000Pa.s； 7、壓力等級最高可達6.3MPa；
四、典型應用
      橢圓齒輪流量計可用于多種粘度范圍介質的測量，尤其適用于測量低粘度的介質，產品廣泛應用于石油、石化、天然氣、化工、造紙等行業，用于測量小管徑的微小流量計量。
